Cella di 2° ordine per cross-over passivo.
Passa-banda con pendenza di 12 dB per ottava.

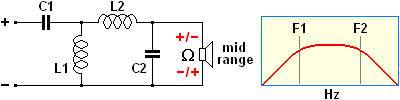

Schema cella per cross-over, passabanda a 12 dB ottava

Calcola i valori dei componenti di un filtro passabanda per un cross-over passivo.
Normalmente usato per diffusori (casse acustiche) a tre vie, il passabanda é la via centrale che alimenta il trasduttore per la riproduzione delle frequenze medie dette medi (midrange).
Se il diffusore é a più di 3 vie tutte le vie centrali possono essere filtrate con una cella passabanda.

Input dati

F1 - Frequenza di taglio bassa:

Hz (mm)

F2 - Frequenza di taglio alta:

Hz (mm)

Impedenza nominale del trasduttore:

ohm

Attesa calcolo.
Risultati di calcolo
Valore del condensatore C1 C1 µF
Valore dell'induttanza L1 L1 mH
Valore del condensatore C2 C2 µF
Valore dell'induttanza L2 L2 mH

Fase del trasduttore.
Per questo tipo di filtro, la scelta del collegamento del trasduttore non é facile. Un buon compromesso potrebbe essere il collegamento in fase per i filtri con le due frequenze di taglio distanti, in opposizione di fase con le frequenze di taglio vicine.

Comunque sia, definire una regola per il collegamento del trasduttore a questo filtro non ha molto senso, le rotazioni di fase sono inevitabili e tutt'altro che fisse su un valore. Collegare il trasduttore con fase invertita può essere sia la soluzione migliore che la peggiore.

Vedere anche : Alcune informazioni per i componenti di un cros-sover
