Calcolo spire per induttanza circolare senza nucleo.

Induttanza circolare avvolta in aria

Calcola le spire e i parametri costruttivi necessari per realizzare una bobina con il valore di induttanza richiesto.
Adatto per le induttanze a spire serrate avvolte in'aria libera (senza nucleo) o con nucleo in materiale non magnetico di forma circolare.
Il calcolo é eseguito con approssimazioni successive usando come base il metodo di Wheeler fino ad ottenere risultati validi e all'interno di tolleranze accettabili.

Input dati

Valore di induttanza richiesto

mH

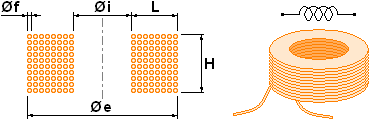

Caratteristiche costruttive dell'induttore.

Diametro del filo smaltato per l'avvolgimento:

Ø f (mm)

mm2

Diametro interno dell'avvolgimento:

Ø i (mm)

Rapporto di forma del pacco (L / H):

L / H

Attesa calcolo.
Risultati di calcolo
Dati dimensionali.
Diametro interno imposto Ø i mm
Diametro esterno Ø e mm
Larghezza del pacco L mm
Altezza del pacco H mm
Dati costruttivi
Spire totali richieste n.
Spire per strato n.
Strati n.
Lunghezza minima del filo (spire serrate) m
Resistenza del filo (rame) ohm
Peso del filo (rame) kg

Note su induttanze.
Il supporto per l'avvolgimento può anche essere tolto dopo la realizzazione se durante l'avvolgimento, alla fine di ciascun strato, viene steso uno strato di colla o resina per avvolgimenti.

La sezione del filo usato deve essere adeguato alla corrente in gioco (1-3 A mm²), per valutare la corrente in base alla potenza vedere la pagina Dimensionamento cavi per diffusori passivi. Eccedere con la sezione del filo non é un'errore.

Per verificare il valore dell'induttanza realizzata può essere usato il calcolo alla sezione Frequenza di risonanza di un circuito L-C, con un condensatore (es. 1 µF) in parallelo. Variando il valore di input dell'induttanza fino ad ottenere la stessa frequenza di risonanza rilevata per mezzo di un generatore di segnali e l'oscilloscopio.
