Assorbimento di una pompa per fluidi.

La potenza richiesta da una pompa per fluidi dipende da molti parametri, quali:

• Peso specifico del fluido da spostare.
• Portata di fluido richiesta.
• Prevalenza totale.
• Rendimento complessivo (idraulico, volumetrico, meccanico).

Fra i parametri richiesti, i più difficili da stabilire sono i rendimenti, dipendono dai seguenti fattori:

• Rugosità superficiale dei componenti attraversati dal fluido.
• Tolleranze di costruzione.
• Forma della chiocciola e della girante.
• Attrito meccanico (tenute, cuscinetti ecc...).

Con questa applicazione, selezionando correttamente il tipo di pompa, si ottengono risultati sufficientemente attendibili, utili per la valutazione della corrente assorbita, l'energia consumata o il costo dell'impianto.

Input dati

Caratteristiche del fluido.

Selezione tipo di fluido

Dati manuali Acqua Acqua salata Benzina HYCOOL 45 Cherosene Glicole propilenico 42% Gasolio autot. (Cat.C DM1934) Olio diatermico ISO VG 32 Olio idraulico H-LP 32 Olio SAE 30

Peso spec. del fluido a 20°C

kg/dm³

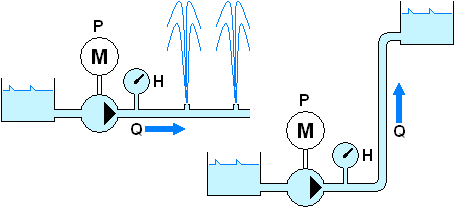

Dati dell'impianto.

Tipo di pompa

Centrifuga generica 1450 giri Centrifuga generica 2900 giri Centrifuga multistadio 2900 giri Centrifuga autoadescante 2900 giri Centr. girante aperta 2900 giri Centr.somm.acque sporche 2900 g. Volumetrica generica

Portata di fluido richiesta .. Q

l/s l/min m³/h m³/sec

Pressione del fluido richiesta .. H

mm H2O m H2O kg/cm² bar psi

Risultato.

Potenza necessaria .. P

W kW CV hp

Note.
I valori di rendimento reali, non sono uguali per tutti i produttori e per tutte le grandezze dello stesso tipo di pompa, in questa applicazione, sono stati mediati.

Pompe di scarsa qualità, con giranti e chiocciole mal costruite o con tolleranze eccessive potranno avere rendimenti anche molto inferiori.
