Dimensionamento larghezza piste di
circuiti stampati per elettronica.

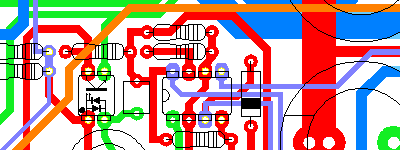

Circuito stampato doppia faccia

Calcola la corrente massima applicabile in continuo alle piste di circuiti stampati su base in vetronite in base ai parametri operativi scelti.
I circuiti stampati sono la base di tutte gli apparecchi elettronici come ad esempio televisori, monitor, amplificatori, alimentatori, stampanti, computer, strumenti di misura ecc..

Un buon dimensionamento delle piste é importante ai fini del comportamento e della durata dei circuiti elettronici in special modo quelli che trattano correnti significative.

Input dati
Spessore pista (evidenziato lo spessore più comune).

µ

Larghezza della pista.

mm

Temperatura operativa di base del circuito.

°C

Sovratemperatura aggiuntiva accettata della pista.

°C

Attesa calcolo
Risultati di calcolo
Sezione della pista mm2
Corrente massima applicabile A
Temperatura della pista °C
Resistenza specifica della pista alla
temperatura di lavoro
ohm cm
Caduta di tensione specifica della pista alla
temperatura di lavoro e alla corrente max indicata
mV cm

Note per il dimensionamento.

Uno dei problemi più frequenti é la temperatura di lavoro elevata che a lungo termine causa lo scollamento delle piste dal supporto, successivamente le vibrazioni dei componenti collegati rompono il sottile strato di rame causando l'interruzione del circuito.

Al contrario di quanto può sembrare, anche le cadute di tensione, pur di pochi mV, sono da tenere d'occhio, in un circuito di amplificazione possono creare loop di tensione riducendo il rapporto segnale-rumore o causare autooscillazioni impossibili da eliminare, proprio per questi motivi le circuitazioni più professionali utilizzano configurazioni speciali ad un solo punto di connessione per tutti i circuiti collegati.
