Alimentatore in corrente continua non stabilizzato con raddrizzatore a due semionde (ponte di Graetz).

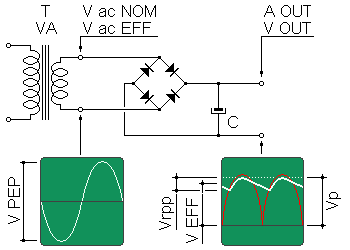

Alimentatore in corrente continua monofase con ponte di Graetz, uscita non stabilizzata.

Dimensionamento di alimentatori in corrente continua con uscita non stabilizzata dotati di raddrizzatore a doppia semionda realizzato con ponte di Graetz al silicio e filtro capacitivo di livellamento per la riduzione del ripple (ondulazione residua).

Input dati
Dati del trasformatore (valori di targa).

Tensione nominale dell'avvolgimento PRIMARIO

V ac NOM

Tensione nominale dell'avvolgimento SECONDARIO

V ac NOM

Potenza nominale del trasformatore

VA NOM

Frequenza di alimentazione.

50 Hz (sinusoidale)

60 Hz (sinusoidale)

Dati del condensatore di livellamento.

Capacità totale dei condensatori di filtro . . . C

µF

Definisci automaticamente una capacità
appropriata in base ai valori sopra riportati

Attesa valore.
Punto di lavoro dell'alimentatore.

Tensione reale di alimentazione:

%

V ac EFF

Carico reale applicato:

%

VA EFF

A EFF

Attesa calcolo.
Risultati di calcolo
Trasformatore :
Rapporto di trasformazione teorico.
Percentuale di caduta di tensione caratteristica alla potenza di targa del trasformatore. %
Tensione in uscita a vuoto dal secondario con la reale tensione di alimentazione applicata. V max
Caduta di tensione del secondario riferita al carico applicato. V ac
Tensione in uscita reale dal secondario del trasformatore riferita al carico applicato. V ac EFF
Tensione picco picco sul secondario riferita al carico applicato. V PEP
Raddrizzatore + filtro capacitivo :
Tensione raddrizzata riferita al carico applicato. Vp
Tensione raddrizzata efficace riferita al carico applicato. V EFF
Ripple in uscita riferito al carico applicato e alla capacità di filtro scelta. Vrpp
Caduta di tensione del raddrizzatore considerata. V
Potenza minima dissipata dal diodo raddrizzatore con il carico applicato. W (diodo)

Note per il calcolo.
La caduta di tensione sul secondario del trasformatore causata dal carico può variare in base al tipo di costruzione-progettazione del trasformatore stesso.

La tensione d'uscita del trasformatore a vuoto é ricavata sommando la caduta prevista a massima potenza alla tensione nominale, in pratica la tensione d'uscita alla potenza di targa sarà uguale alla tensione di targa.

Il ripple (Vrpp) d'uscita può variare in base alla qualità dei condensatori utilizzati.

Il valore di ripple (Vrpp) reso é ragionevolmente valido fino al 50% di V EFF, oltre tale valore aumenta proporzionalmente l'imprecisione.

Di norma un'alimentazione deve essere in grado di lavorare correttamente con tensioni di alimentazione che possono variare almeno del +/- 10% rispetto a quella nominale o di progetto.
